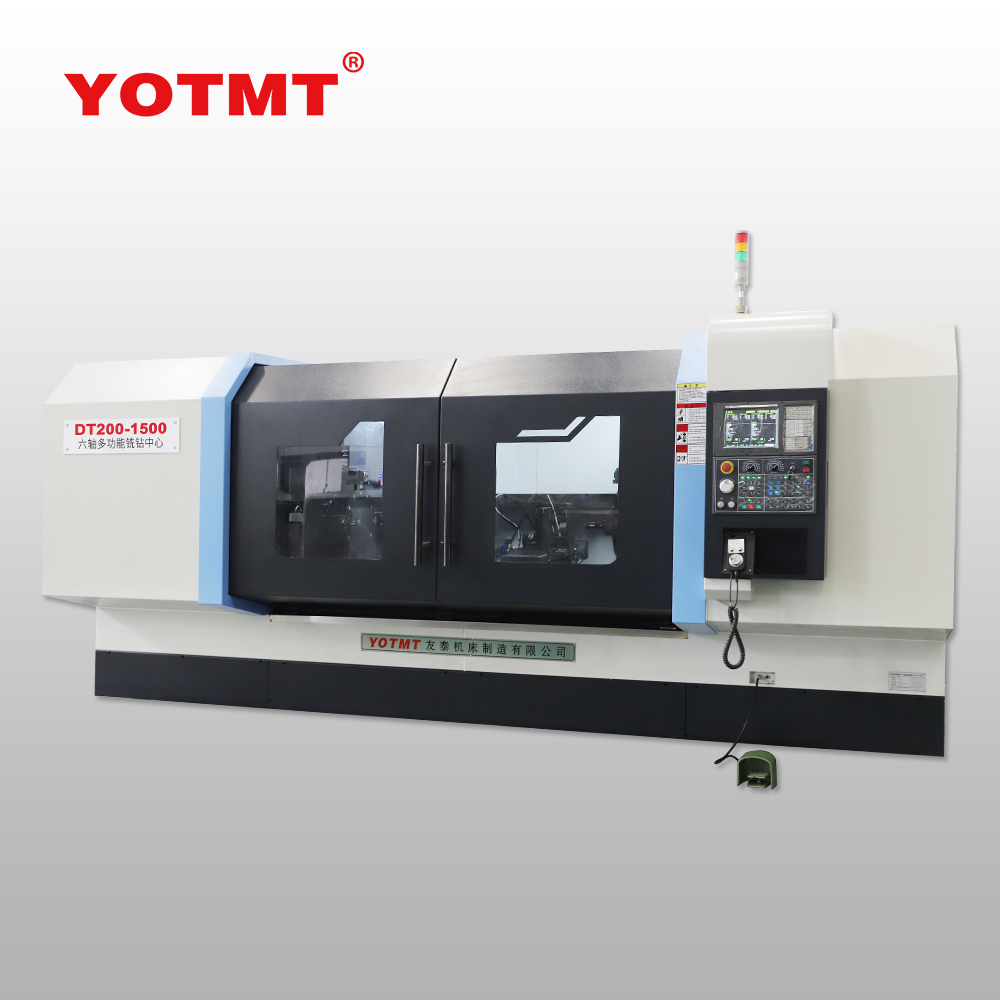

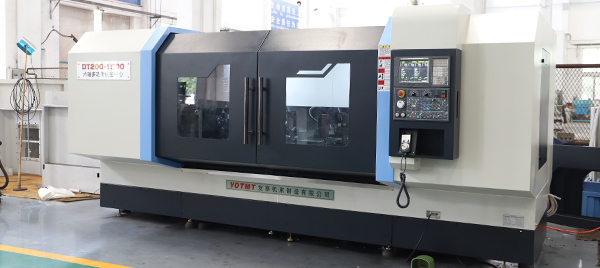

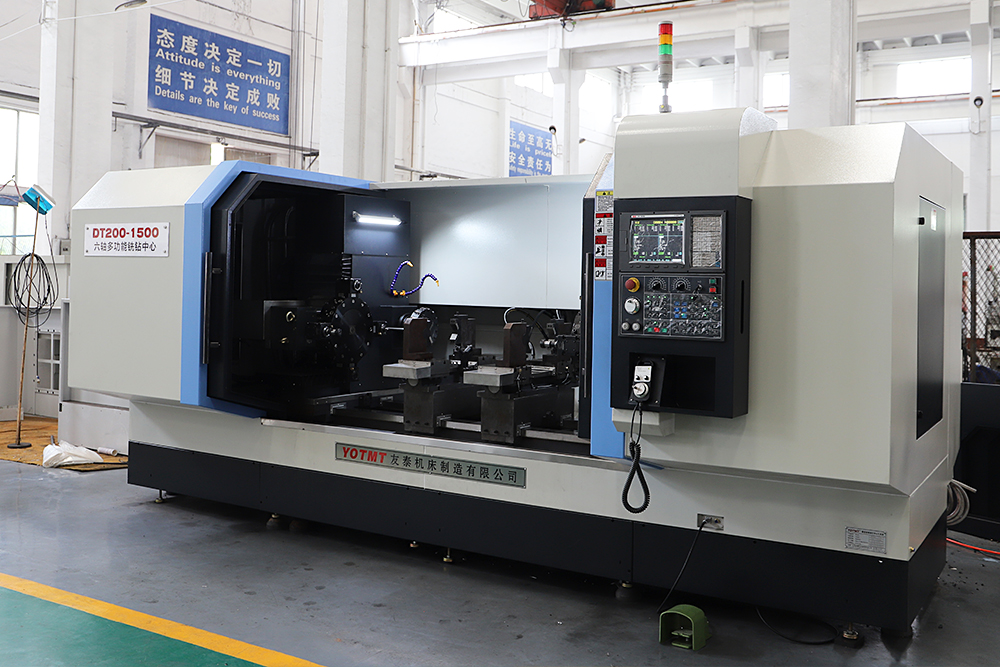

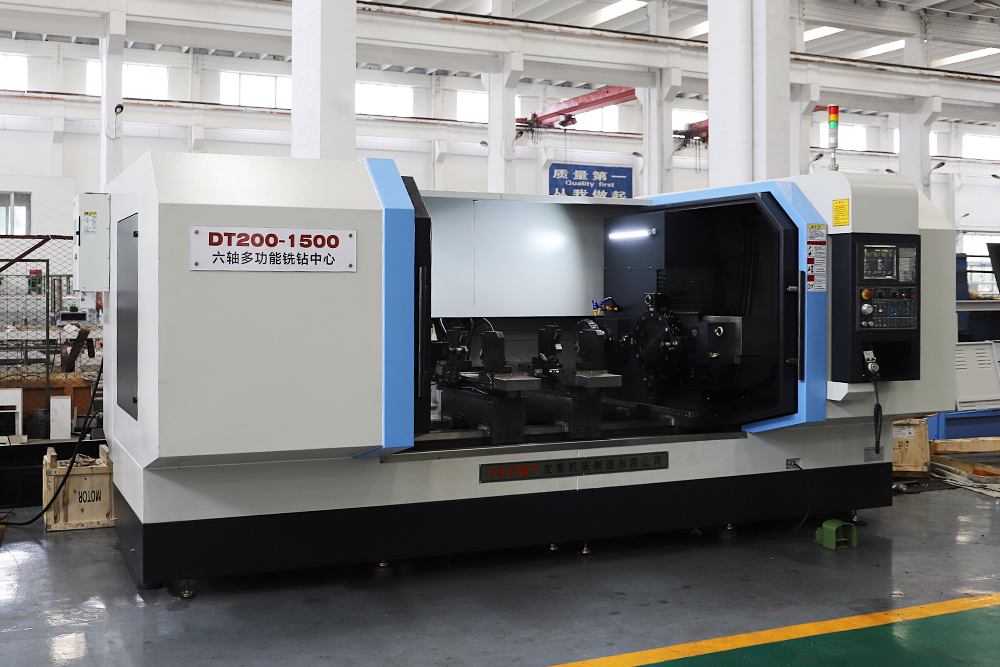

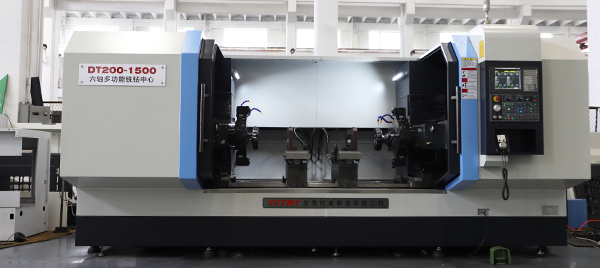

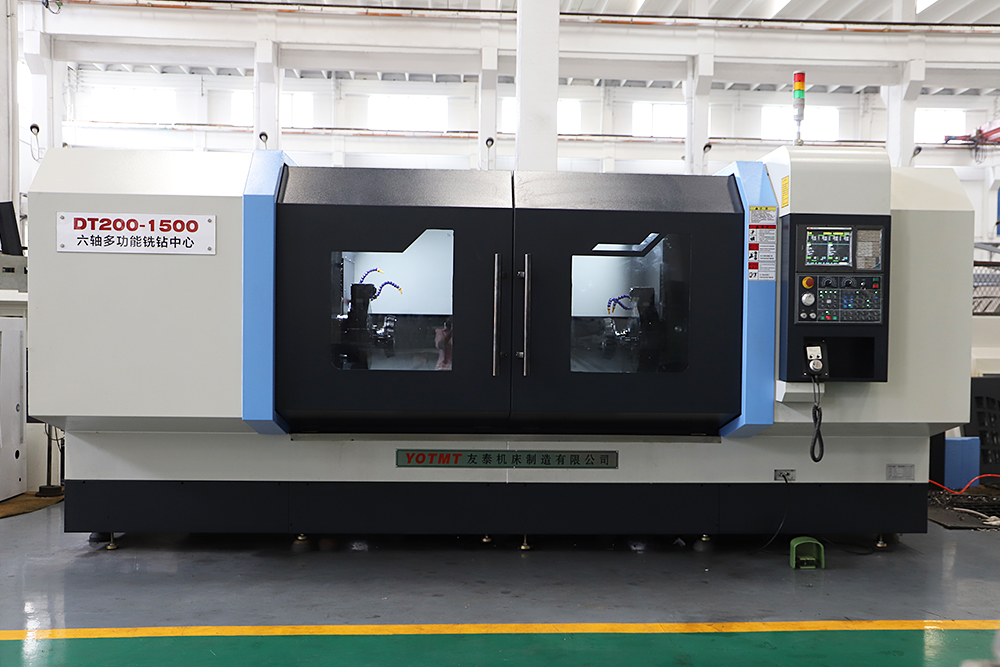

Centro de mecanizado horizontal de doble cabezal DT200-1500

Compartir con:

Centro de mecanizado horizontal de doble cabezal DT200-1500

SKU:
Estado de Disponibilidad:

Cantidad:



Preguntar Exportación PDF

Marca del producto:
YOTMT

Descripción del Producto

|VÍDEO DE APLICACIÓN

| ARGUMENTO

Proyecto	Unidad	Parámetro
Precisión del equipo
Desviación radial del husillo	milímetros	0,01/300
Paralelismo de trayectoria de carrera XZ	milímetros	0,01/120
Perpendicularidad entre el eje Y y el eje XZ	milímetros	0,02/300
Coaxialidad de los husillos izquierdo y derecho.	milímetros	0,02/300
Repetibilidad	milímetros	0.008
Parámetros del dispositivo
recorrido del eje XYZ	milímetros	120mm
Rotación máxima del husillo		8000
potencia del husillo	kilovatios	2-3,7 kw
Velocidad del motor principal	rpm	8000
potencia del motor XYZ	kilovatios	1,5 kw
Potencia del motor del cuarto eje	kilovatios	1kW
Motor de estación de bombeo	kilovatios	1,5 kw
toda la maquina
Tamaño total de la máquina (aprox.	milímetros	2400×1500×1600
Peso total de la máquina (aprox.)	kg	2500
Potencia total (aprox.)	kilovatios	13

|PRESENTACIÓN DETALLE

DISEÑO ESTRUCTURAL

Diseño de husillo de doble extremo, disposición de caja de husillo horizontal, tres ejes móviles en cada lado y fresado, taladrado y roscado simultáneos de dos secciones de la pieza de trabajo.

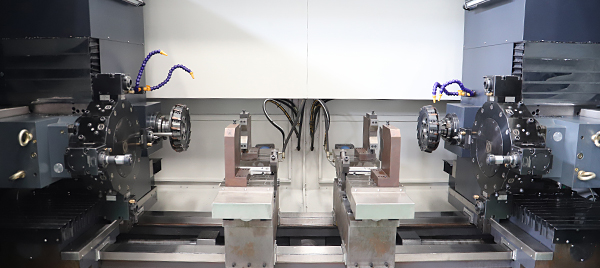

DISEÑO DEL HUSILLO

Adopta un procesamiento simultáneo con ambos extremos uno frente al otro.Además del disco de fresado convencional, está equipado con una torreta eléctrica para cumplir con el procesamiento de taladrado y roscado en diferentes posiciones y especificaciones.

DISEÑO DE USO

Sistema CNC de doble canal, abrazadera hidráulica autocentrante ajustable, lavado y enfriamiento de virutas de refrigerante a alta presión, interruptor de pedal y recortador manual.

DISEÑO DE HARDWARE

Se seleccionan una base de fundición integrada, una caja de husillo integrada, una protección interna y externa de doble capa cerrada y accesorios nacionales de primera calidad.
