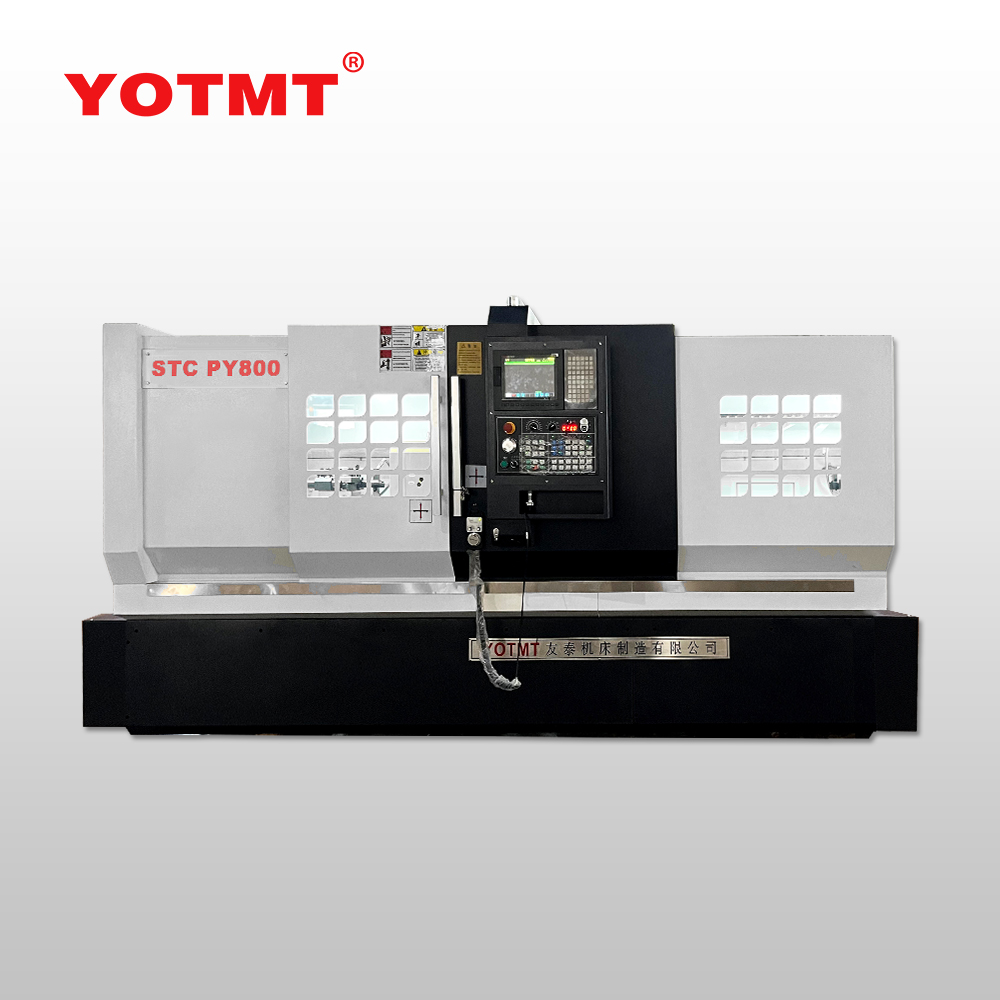

YOTMT STC-PY800 Torno de metal de conducción central Torno CNC de torreta de doble extremo

Compartir con:

YOTMT STC-PY800 Torno de metal de conducción central Torno CNC de torreta de doble extremo

Un torno de doble cara es un torno que puede girar ambos extremos de la pieza de trabajo al mismo tiempo.Su estructura es generalmente un diseño oblicuo inclinado hacia adelante a 45 grados, lo que tiene las ventajas de una gran rigidez, una cómoda eliminación de virutas y una alta eficiencia.
Los tornos de doble cara pueden procesar diversas piezas de ejes, como productos de equipos de plomería, válvulas, electrodomésticos, instrumentos, automóviles, motocicletas, rodamientos y otras industrias.

Las ventajas de los tornos de doble cara incluyen los siguientes aspectos:
- Puede mejorar la eficiencia del procesamiento.El procesamiento de múltiples estaciones de ambos extremos de la pieza se puede completar con una sola sujeción, ahorrando tiempo de cambio de herramienta y sujeción.
- Puede mejorar la precisión del mecanizado.Una sujeción puede asegurar la concentricidad de ambos extremos de la pieza, evitando errores causados por múltiples sujeción.
- Puede ahorrar mano de obra y equipos.Un torno de doble cara puede reemplazar dos tornos de una sola cara, lo que reduce los operadores y el espacio.

SKU:
Estado de Disponibilidad:

Cantidad:



Preguntar Exportación PDF

Marca del producto:
YOTMT

Descripción del Producto

|VÍDEO DE APLICACIÓN

| ARGUMENTO

Proyecto	Unidad	Parámetro	Observación
Especificaciones máximas de herramientas de torneado.	milímetros	32*32
Tamaño máximo del portaherramientas de mandrinado	milímetros	40
Especificaciones del husillo	milímetros	Φ72	Diámetro personalizable
Longitud mínima de sujeción	milímetros	700
Velocidad máxima del husillo	rpm	1500
Presión máxima de funcionamiento	kilogramos/cm2	20	La fuerza de sujeción se puede ajustar manualmente
Longitud máxima de carga	milímetros	2000	Longitud personalizable
Potencia del servomotor del husillo	kilovatios	7.5
Par del motor de alimentación del eje X	Nuevo Méjico	11.5
Par del motor de alimentación del eje Z	Nuevo Méjico	15
Ancho del riel guía del eje Z	milímetros	43	guía de rodillos
Ancho del riel guía del eje X	milímetros	35	guía de rodillos
Diámetro del tornillo del eje Z	milímetros	40
Diámetro del tornillo del eje X	milímetros	32
Velocidad de desplazamiento rápida	milímetros	20000
Velocidad de desplazamiento rápido Z	milímetros	20000
Precisión de posicionamiento XZ	milímetros	±0,006
Precisión de posicionamiento repetido XZ	milímetros	±0,004
Dimensiones de la máquina herramienta	milímetros	450022002000
Peso de la máquina	Kg	4500

|PRESENTACIÓN DETALLE

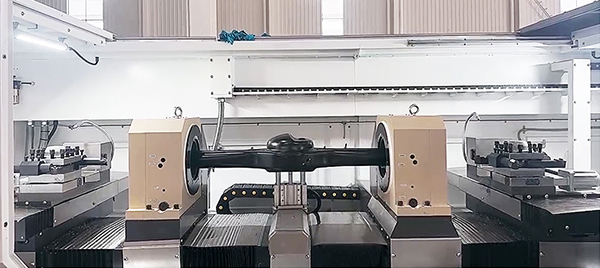

PRECISIÓN Y EFICIENCIA

Esta máquina herramienta adopta un control de 5 ejes de doble canal para realizar el procesamiento simultáneo de ambos extremos de las piezas del eje.Tiene las características de alta precisión y alta eficiencia de producción.

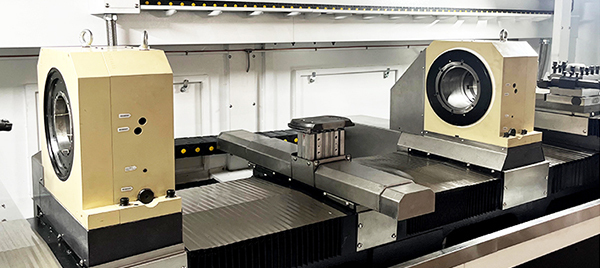

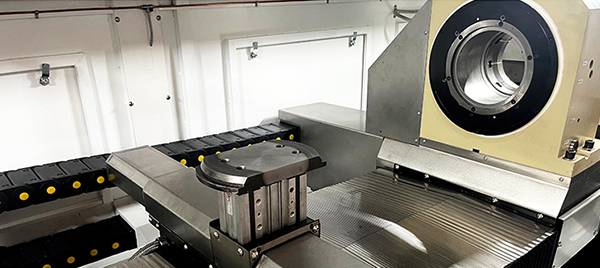

ALTA COAXIALIDAD

Esta máquina herramienta adopta una estructura general de base plana.Tanto el movimiento del portaherramientas como el movimiento del husillo adoptan carriles guía lineales.El husillo tiene una alta coaxialidad y los rieles guía tienen una fuerte resistencia al desgaste.El lecho se ha calculado mediante análisis de elementos finitos y tiene una estructura nervada razonable.Ha sufrido un estricto envejecimiento secundario.tratar con.

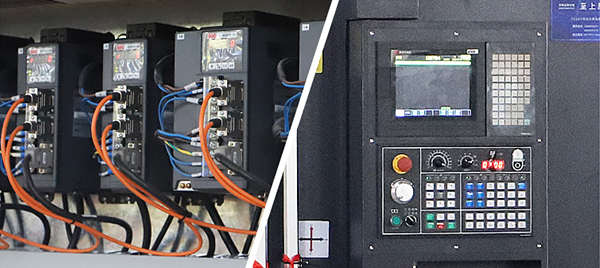

SISTEMA DE BUS DE VALOR ABSOLUTO DE DOBLE CANAL

Esta máquina herramienta está equipada con un servosistema de bus de valor absoluto de doble canal, que se puede procesar sin volver a cero cuando se enciende.Tiene una caja de operación portátil externa para una fácil configuración de la herramienta.El sistema CNC tiene una función de corte de prueba simulada con volante, que previene eficazmente fallas de la máquina herramienta causadas por errores de programación.

PROTECCIÓN TOTALMENTE CERRADA

Esta máquina herramienta adopta una protección completamente cerrada y se trata mediante un proceso de pulverización electrostática.El interior está protegido por una protección cerrada de acero inoxidable, que es hermosa y elegante.La máquina herramienta está equipada con una bomba de lubricación centralizada de gran capacidad para garantizar que cada componente de la máquina herramienta esté completamente lubricado.La máquina herramienta está equipada con una bandeja para virutas y un depósito de agua.Transportador automático de virutas opcional.

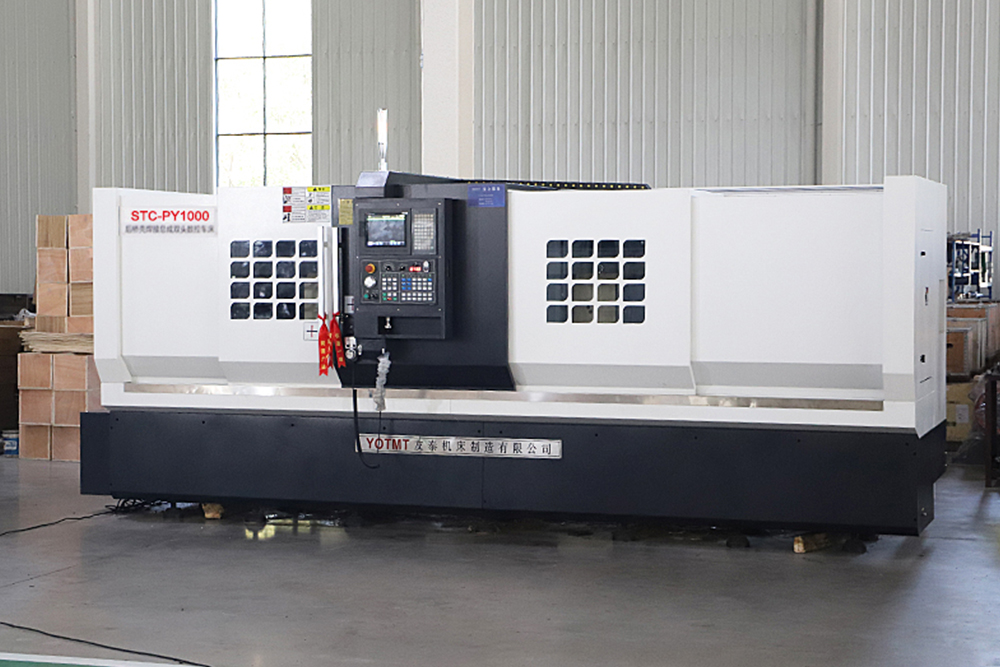

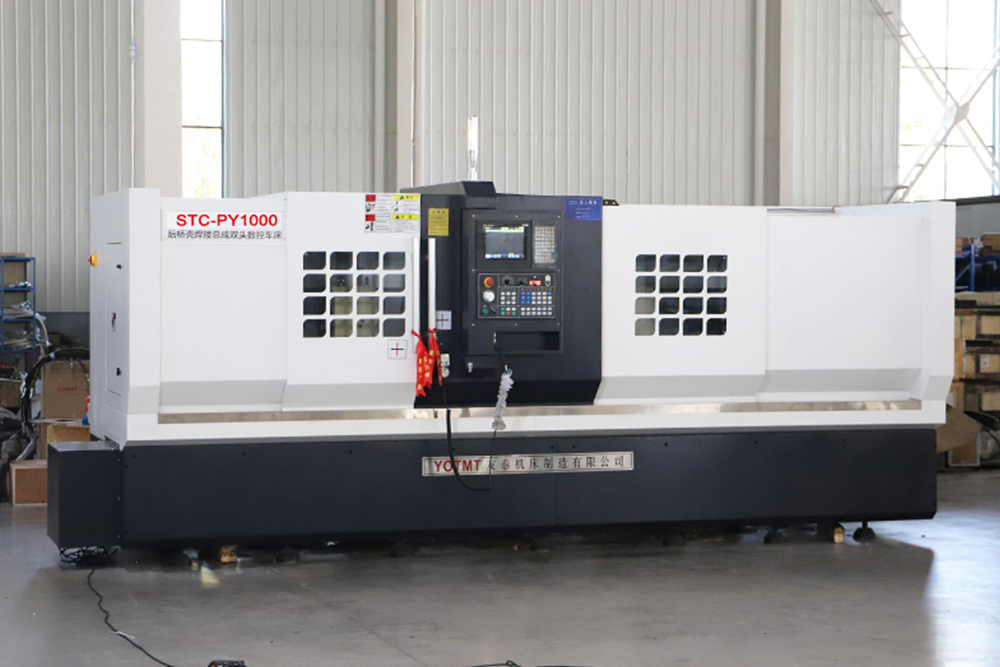

| DISPARO DE PRODUCTOS

Altamente adaptable a la producción automatizada, altamente compatible con el mecanizado multifuncional (sistema de control de doble canal de taladrado, mandrinado, fresado, rectificado, roscado y biselado opcional para un rendimiento superior).
