Fresadora de ranurado de ranura ondulada CNC de 3 ejes con ejes de doble cara XK1708

Compartir con:

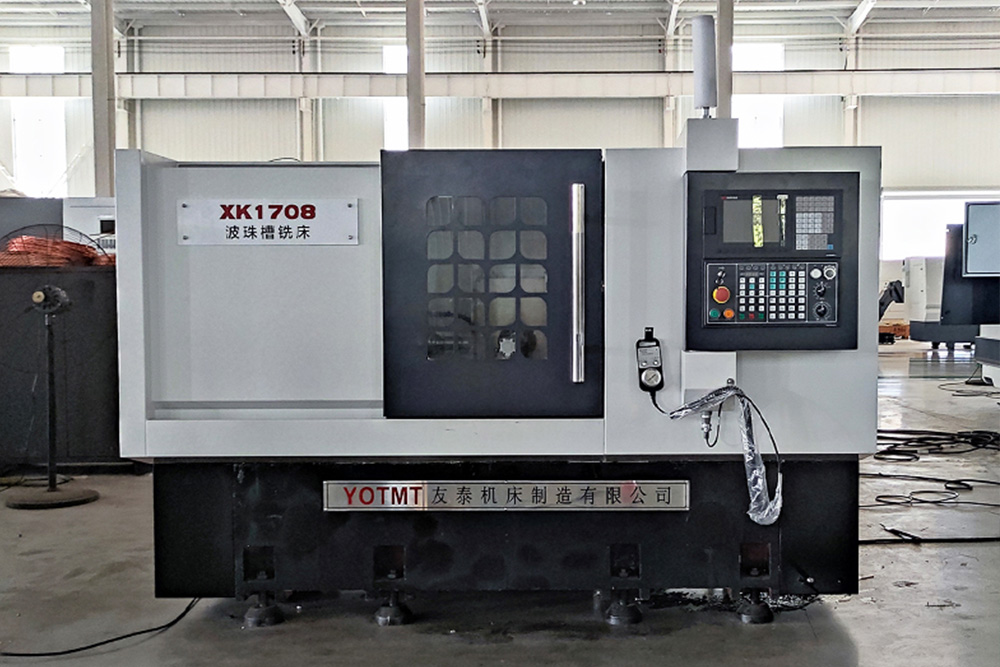

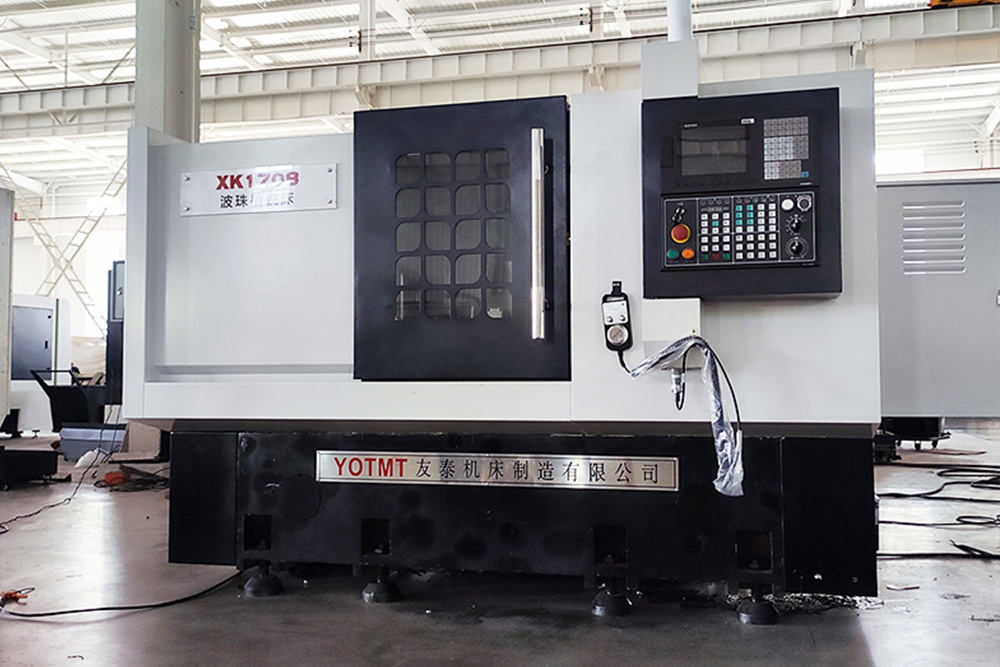

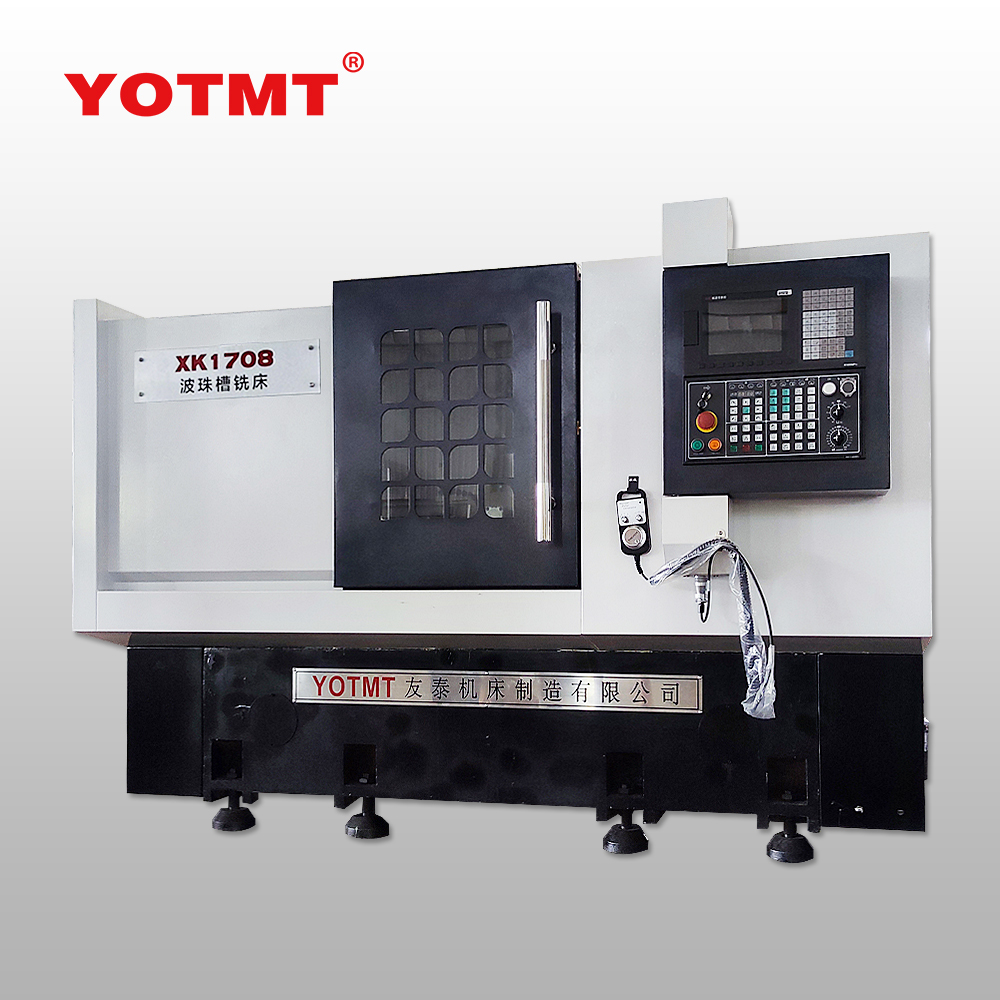

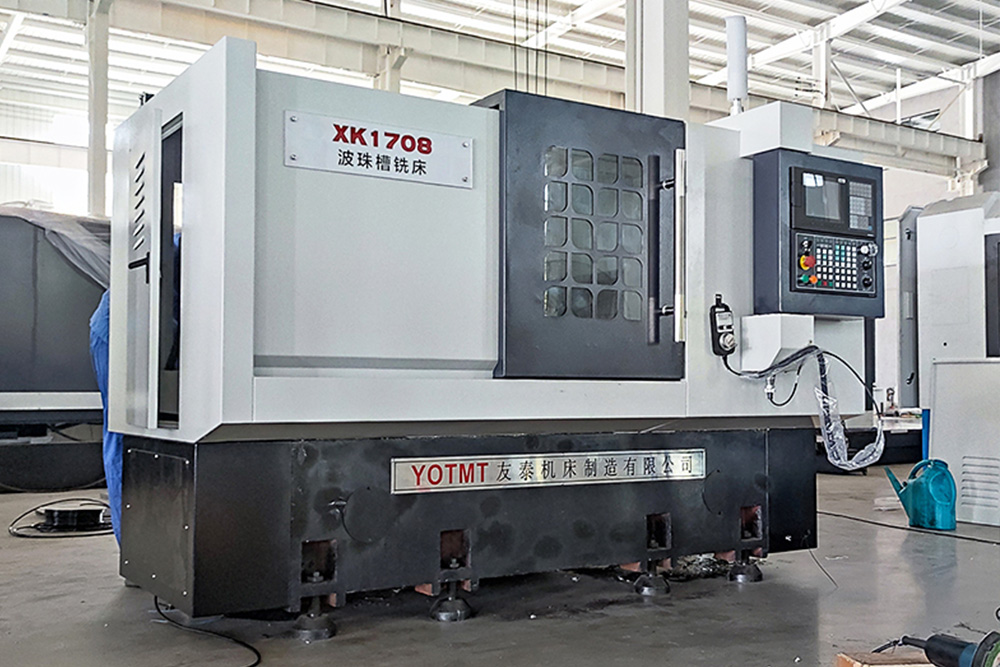

Fresadora de ranurado de ranura ondulada CNC de 3 ejes con ejes de doble cara XK1708

Husillos de fresado de doble cara diseñados, centro de fresado CNC de 3/4 ejes para ranurado, procesamiento de alta velocidad y alta eficiencia.

SKU:
Estado de Disponibilidad:

Cantidad:



Preguntar Exportación PDF

Modelo:
T40/50/60/70/80
Marca del producto:
YOTMT

Descripción del Producto

|VÍDEO DE APLICACIÓN

| ARGUMENTO

Proyecto	Unidad	Parámetro
Precisión del equipo
Desviación radial del husillo	milímetros	0,01/300
Paralelismo de trayectoria de carrera XZ	milímetros	0,01/120
Perpendicularidad entre el eje Y y el eje XZ	milímetros	0,02/300
Coaxialidad de los husillos izquierdo y derecho.	milímetros	0,02/300
Repetibilidad	milímetros	0.008
Parámetros del dispositivo
recorrido del eje XYZ	milímetros	120mm
Rotación máxima del husillo		8000
potencia del husillo	kilovatios	2-3,7 kw
Velocidad del motor principal	rpm	8000
potencia del motor XYZ	kilovatios	1,5 kw
Potencia del motor del cuarto eje	kilovatios	1kW
Motor de estación de bombeo	kilovatios	1,5 kw
toda la maquina
Tamaño total de la máquina (aprox.	milímetros	2400×1500×1600
Peso total de la máquina (aprox.)	kg	2500
Potencia total (aprox.)	kilovatios	13

|PRESENTACIÓN DETALLE

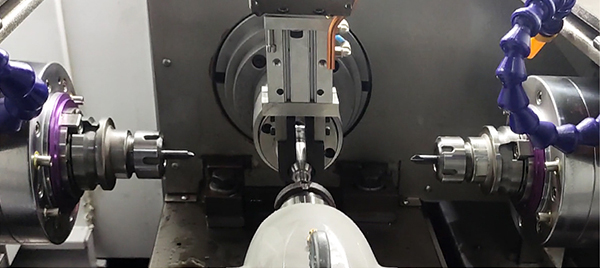

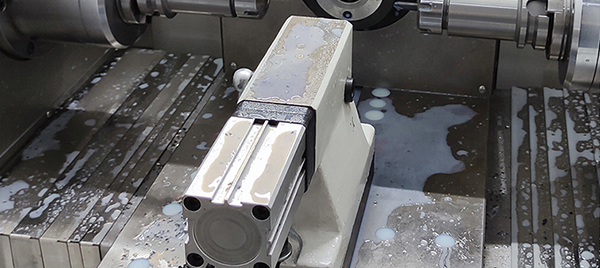

FRESADO SIMULTÁNEO BILATERAL

Los cabezales de fresado de ambos lados pueden fresar ranuras simultáneamente en la misma pieza de trabajo, mejorando la eficiencia y precisión del procesamiento.Es especialmente adecuado para procesar piezas complejas que requieren alta precisión y eficiencia.

RIGIDEZ Y DURABILIDAD

El diseño integrado del cabezal de fresado lateral tiene una estructura de sistema altamente rígida, así como múltiples diseños de sellos y estructuras de soporte optimizadas, lo que proporciona una mejor capacidad de carga y vida útil.

SISTEMA EFICIENTE DE ENFRIAMIENTO Y EXTRACCIÓN DE VIRUTAS

El equipo adopta una protección completamente sellada de acero inoxidable de alta calidad y punzonado de virutas a alta presión para garantizar que no queden virutas de hierro durante el fresado de alta velocidad, manteniendo limpio el entorno de trabajo y prolongando la vida útil de la herramienta.

PRECISIÓN

El diseño avanzado de doble husillo y doble torreta simplifica el manejo tradicional de la pieza de trabajo y los mecanismos de volteo, lo que garantiza un procesamiento más preciso y rápido de los lados frontal y posterior de la pieza de trabajo.

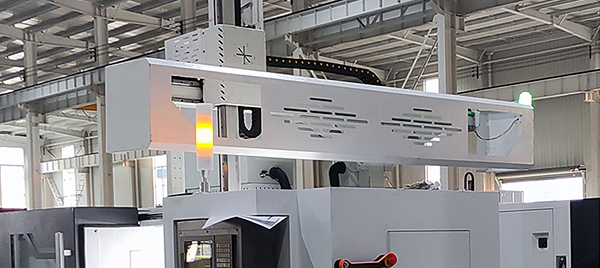

AUTOMATIZACIÓN

Estas máquinas están equipadas con periféricos de automatización de alta eficiencia, lo que proporciona una solución de mecanizado completa, desde alimentación, mecanizado frontal/posterior, hasta detección y expulsión de piezas, adecuadas para la producción automatizada por lotes de varias piezas de trabajo de tipo disco y eje corto.

AHORRO DE ESPACIO

El diseño de doble husillo opuesto ahorra espacio y costos de compra, ya que elimina la necesidad de brazos mecánicos adicionales para la rotación de piezas de trabajo.Los husillos individuales están diseñados para tareas específicas de la primera y segunda operación, lo que hace que el proceso de mecanizado sea más eficiente en comparación con las máquinas de un solo husillo.
