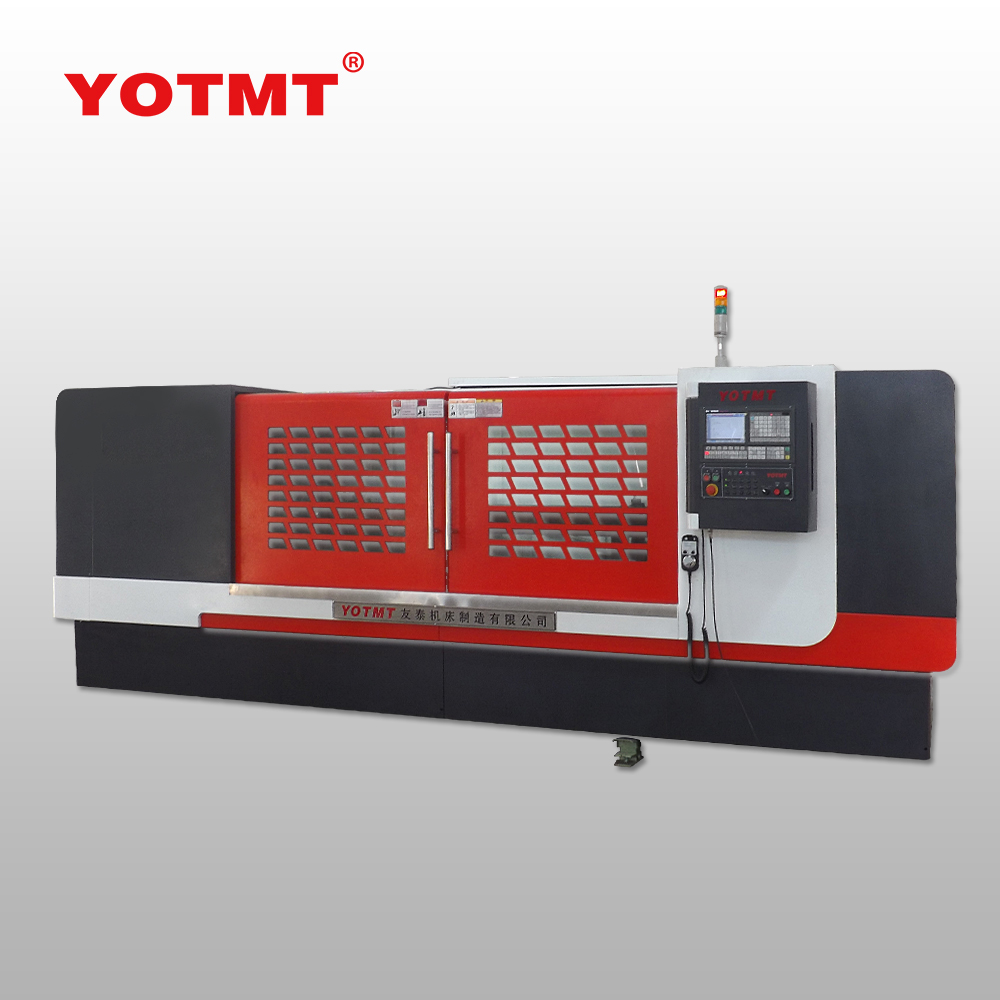

Fresadora perforadora de doble cabezal Horizontal ST20-1200/1600/2000, centradora de doble extremo

Compartir con:

Fresadora perforadora de doble cabezal Horizontal ST20-1200/1600/2000, centradora de doble extremo

Nuestra máquina centradora con mecanizado síncrono o asíncrono y control absoluto del bus es una máquina herramienta CNC flexible para diversos tipos de procesamiento de piezas de eje.Puede fresar, taladrar, roscar, biselar y más en ambos extremos de la pieza de trabajo con diferentes combinaciones de husillos.Puede funcionar de forma síncrona o asíncrona, gracias a su control de doble canal y control absoluto del bus.Tiene una estructura oblicua de 45 grados y una fácil eliminación de virutas para mayor comodidad y durabilidad.YOTMT es su solución inteligente para máquinas herramienta de alta precisión.

SKU:
Estado de Disponibilidad:

Cantidad:



Preguntar Exportación PDF

Modelo:
CALLE
Marca del producto:
YOTMT

Descripción del Producto

|VÍDEO DE APLICACIÓN

NÚMERO DE PRODUCTO	RANGO DE DIÁMETRO DEL PIN DE FRESADO
ST80-1000	150-1000
ST10-1000/1200/1600/2000	150-1000 150-1200 200-1600 200-2000
ST16-1200/1600/2000/2500	200-1200 400-1600 500-2000 500-2500
ST20-1200/1600/2000	200-1300 200-1700 200-2100
ST26-2000/3000/4000	200-2100 200-3100 200-4100
ST30-2000/3000/4000	200-2100200-3100 400-4100

| ARGUMENTO

Proyecto	Unidad	ST20-1200	ST20-1600	ST20-2000
Rango de longitud de procesamiento	milímetros	200-1300	200-1700	200-2100
Rango de diámetro de fresado	milímetros	150-350	150-350	150-350
Cantidad de fresado de un solo lado	milímetros	5	5	5
Diámetro de perforación	milímetros	φ26	φ26	φ26
Eje de velocidad	rpm	1800	1800	1800
Precisión de posicionamiento repetible en tres ejes Consistencia de la longitud total de fresado	milímetros	0.006	0.006	0.006
	milímetros	±0,05	±0,05	±0,05
Consistencia de la profundidad del orificio central	milímetros	0.05	0.05	0.05
Ambos extremos miran hacia el agujero central y salen	milímetros	0,03/p50	0,03/p50	0,03/p50
Rugosidad de la superficie final	Real academia de bellas artes	3.2	3.2	3.2
Rugosidad del agujero central	Real academia de bellas artes	1.6	1.6	1.6
Diámetro del círculo exterior del vagón configurado.	milímetros	φ160	φ160	φ160
Golpeteo rígido	milímetros	M24	M24	M24
Taladro en U de alta velocidad	milímetros	φ40	φ40	φ40

|PRESENTACIÓN DETALLE

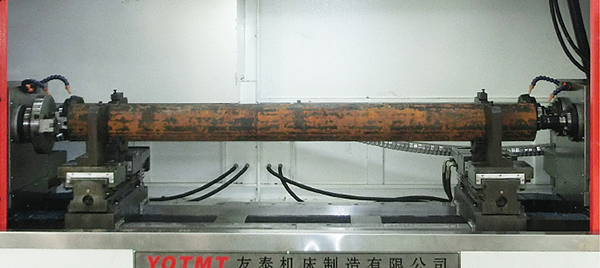

ABRAZADERA HIDRÁULICA DE DOS VÍAS

La abrazadera hidráulica autocentrante de dos vías y la prensa hidráulica autocentrante de dos vías se pueden adaptar al procesamiento de piezas de trabajo de diferentes especificaciones.

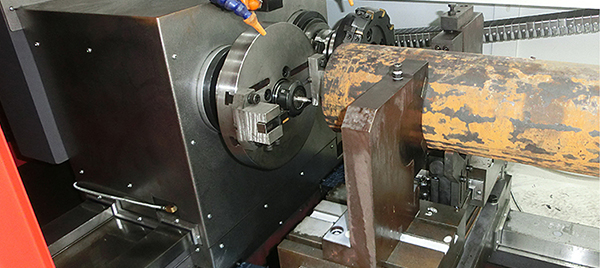

HUSILLOS Y FUNCIONES

Adopta un diseño de caja de husillo de doble extremo con alta eficiencia y mayor coaxialidad. El husillo tiene una gran escalabilidad.Además del fresado frontal básico y el taladrado de agujeros centrales, también puede tener opcionalmente funciones combinadas como biselado de doble extremo/torneado exterior/taladrado profundo/roscado.

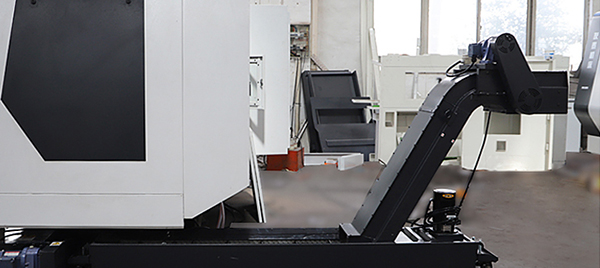

EXPERIENCIA CÓMODA DE ELIMINACIÓN DE CHIP

El transportador de virutas automático tipo raspador de cadena de alta calidad no solo es potente y tiene un diseño de diseño personalizable en las direcciones izquierda/derecha/trasera, sino también funciones, lo que le permite tener más libertad en la disposición del diseño.

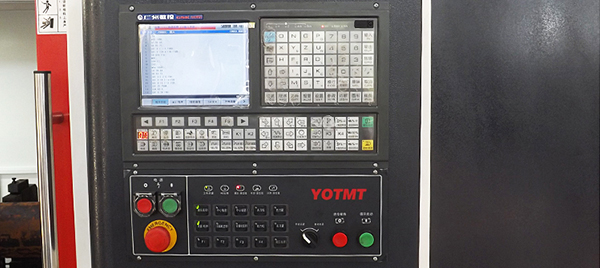

SISTEMA CNC

Sistema servo de valor absoluto del bus, no es necesario restablecerlo al encenderlo, se puede encender y utilizar según sea necesario.

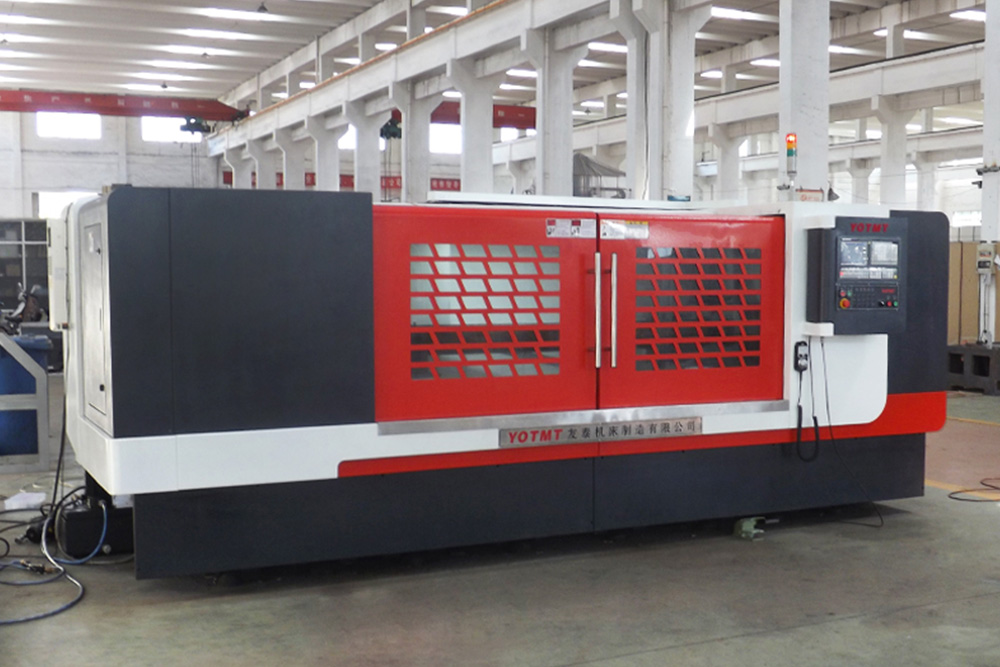

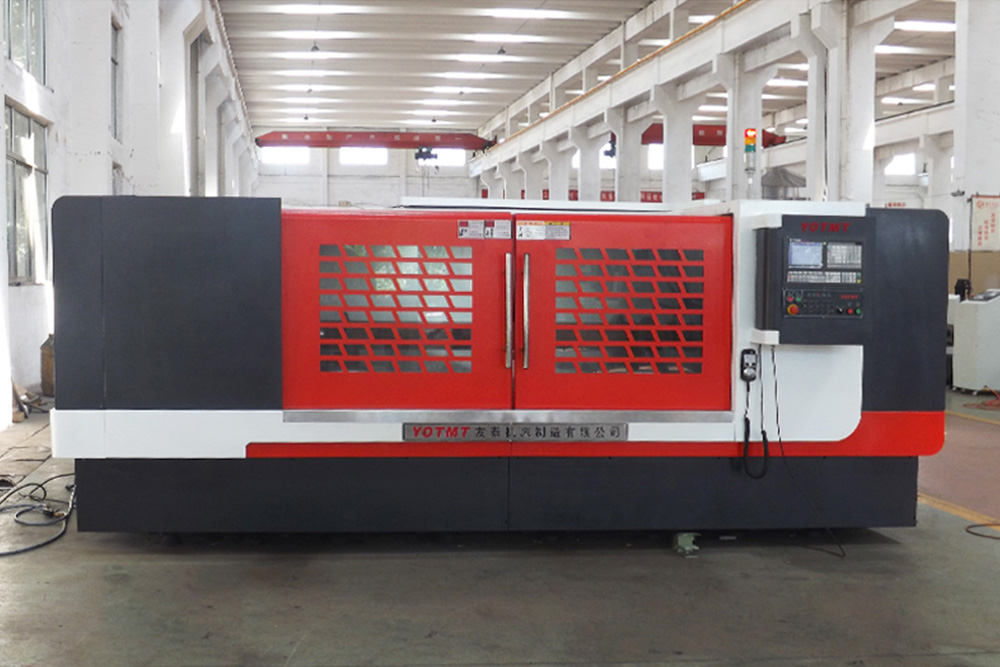

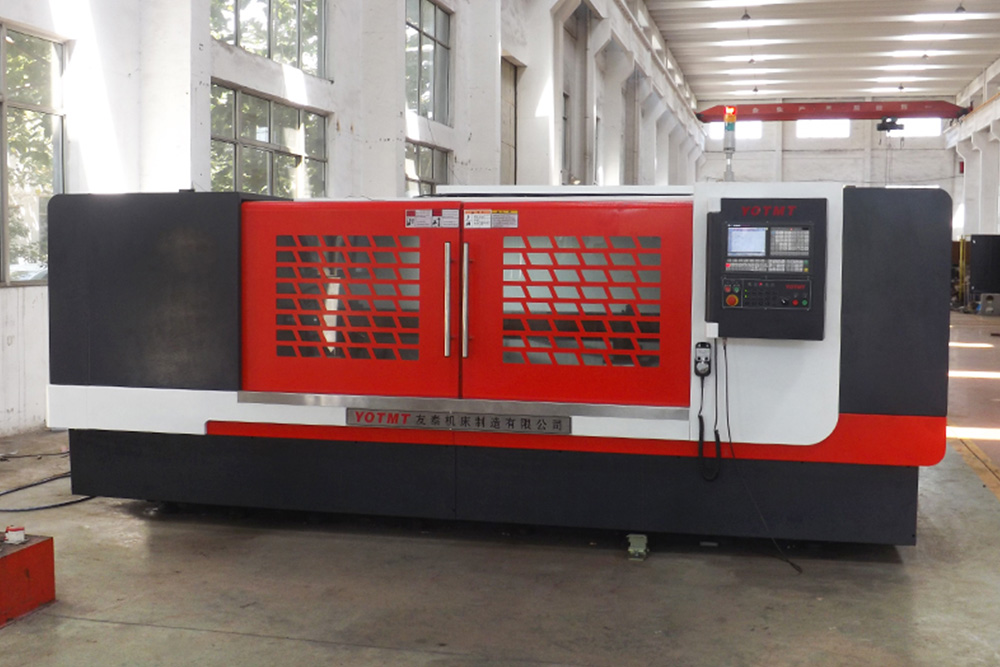

| DISPARO DE PRODUCTOS

Altamente adaptable a la producción automatizada, altamente compatible con mecanizado multifuncional (taladrado, mandrinado, fresado, rectificado, roscado y biselado) sistema de control de doble canal opcional para un rendimiento superior.
