Máquina de centrado y revestimiento de lecho inclinado con centro de fresado y taladro CNC XS100-1200

Compartir con:

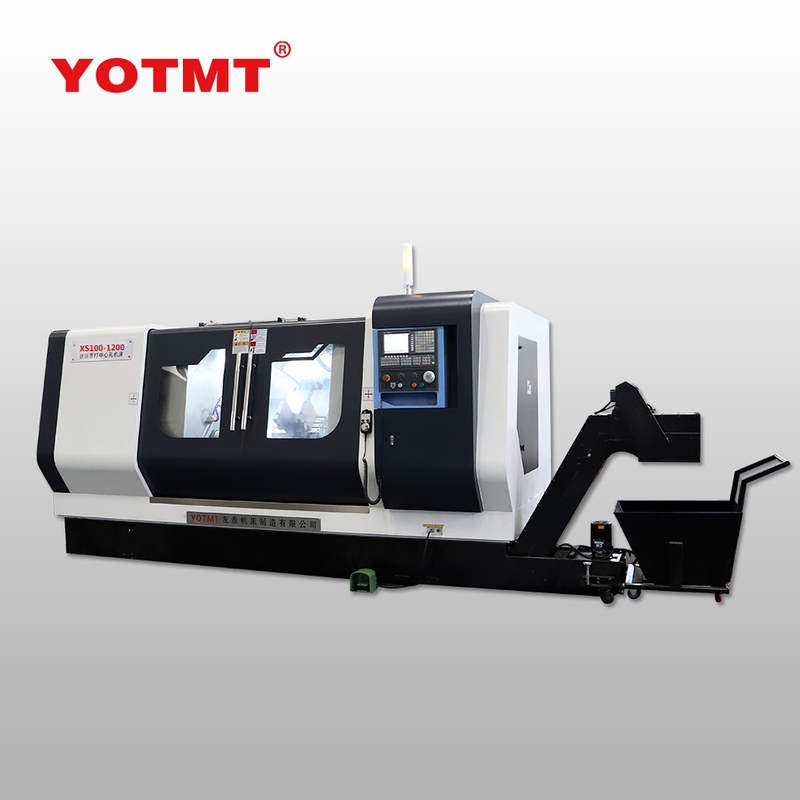

Máquina de centrado y revestimiento de lecho inclinado con centro de fresado y taladro CNC XS100-1200

Ambos extremos de la máquina utilizan husillos de fresado, husillos de perforación y husillos de roscado.

que también tienen funciones como biselado y torneado final cilíndrico.

Se puede usar el mismo husillo en ambos extremos, o se pueden implementar husillos con diferentes funciones por separado para procesar ambos extremos de la pieza de trabajo simultáneamente.

O realice el mismo o diferente procesamiento por turnos, que es una máquina herramienta CNC de combinación de husillo multifuncional típica.

La mejor estructura para el lavado de virutas y automatización de alto rendimiento para la producción de piezas de eje.

SKU:
Estado de Disponibilidad:

Cantidad:



Preguntar Exportación PDF

Marca del producto:
YOTMT

Descripción del Producto

|VÍDEO DE APLICACIÓN

NÚMERO DE PRODUCTO	RANGO DE LONGITUD DE PROCESAMIENTO
XS600 XS750/750D	150-680 200-750 Personalizable
XS100-1200	200-1200
XS160-1200/1600	200-1200 200-1600
XS200-1200/1800/2000/2500	200-1200 200-1600 200-2000200-2500
XS250-2000/2500/3000/4000	300-2000 300-2500 300-3000 300-4000

| ARGUMENTO

Proyecto	Unidad	XS100-1200
Rango de longitud de procesamiento	milímetros	200-1200
Rango de diámetro de corte de hierro	milímetros	φ20-120
Cantidad de fresado de un solo lado	milímetros	5
Capacidad de perforación	milímetros	φ30
Eje de velocidad	rpm	200-1500
Precisión de posicionamiento repetible de tres ejes	milímetros	0.006
Consistencia de la longitud total de corte del hierro	milímetros	±0,05
Consistencia de la profundidad del orificio central	milímetros	0.05
Ambos extremos miran hacia el agujero central y salen	milímetros	0,03/φ50
Rugosidad de la superficie final	Real academia de bellas artes	3.2
Rugosidad del agujero central	Real academia de bellas artes	1.6
Diámetro del círculo exterior del vagón configurado.	milímetros	φ100
Golpeteo rígido	milímetros	M20
U diamante	milímetros	φ50

|PRESENTACIÓN DETALLE

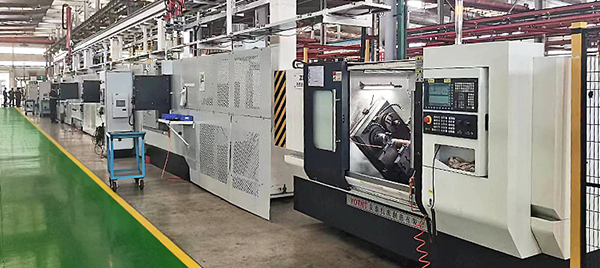

FUNCIONES DE AUTOMATIZACIÓN

Desarrolla y produce de forma independiente silos superiores e inferiores, equipados con funciones como posicionamiento axial automático, detección de piezas de trabajo en el lugar, interfaces automatizadas y conteo automático.

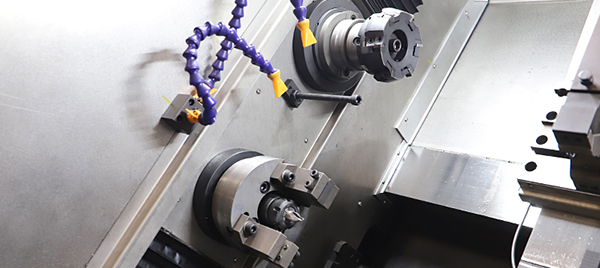

ESPINA Y TORRETA

Husillo importado de grado p4, con rendimiento estable, alta rigidez y precisión, sujeción hidráulica, fuerte fuerza de sujeción.

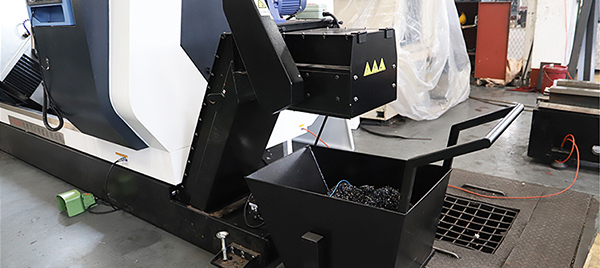

TRANSPORTADOR DE VIRUTAS DE PLACA DE CADENA

La eliminación de virutas es más suave y la estructura de eliminación de virutas está optimizada.No es necesario limpiar manualmente las virutas de hierro.Entran automáticamente en el sistema de extracción de virutas, lo que hace que la extracción de virutas sea suave y cómoda.

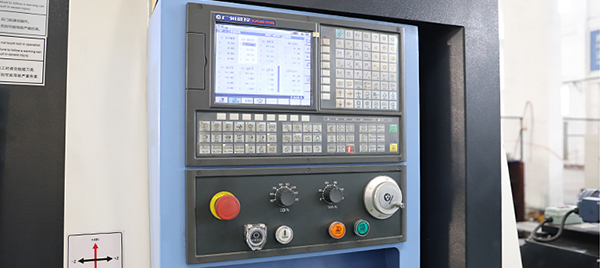

SISTEMA CNC

Sistema servo de valor absoluto de bus de doble canal, no es necesario restablecerlo al encenderlo, se puede encender y usar según sea necesario.

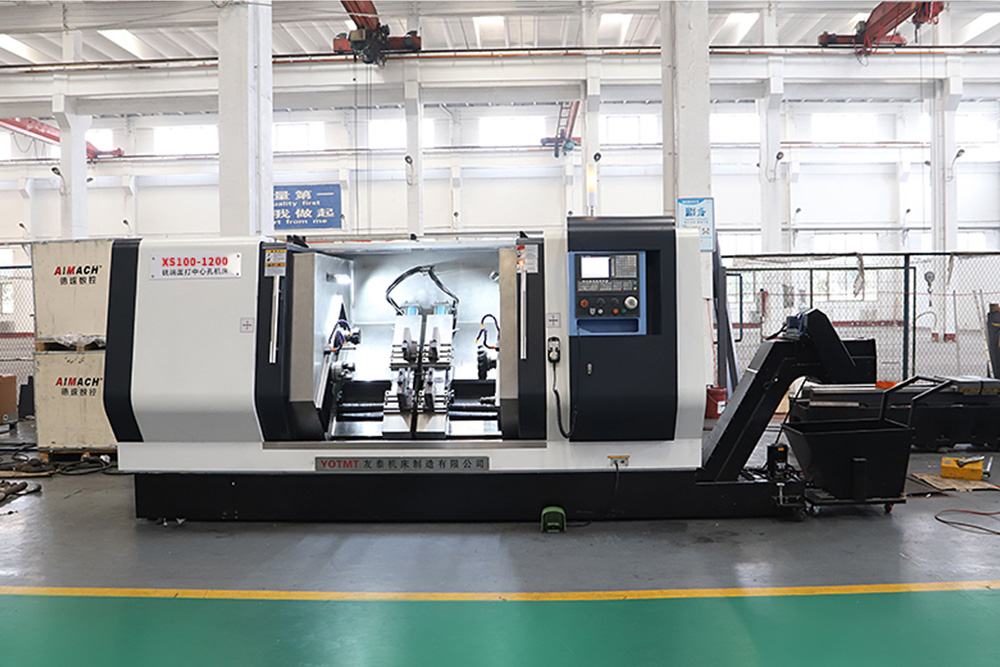

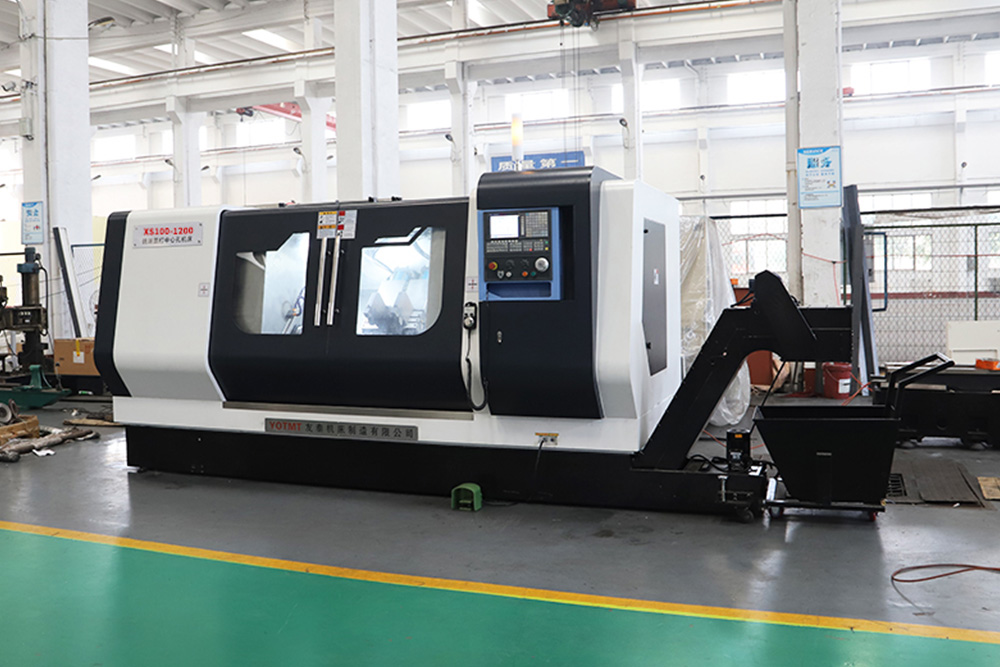

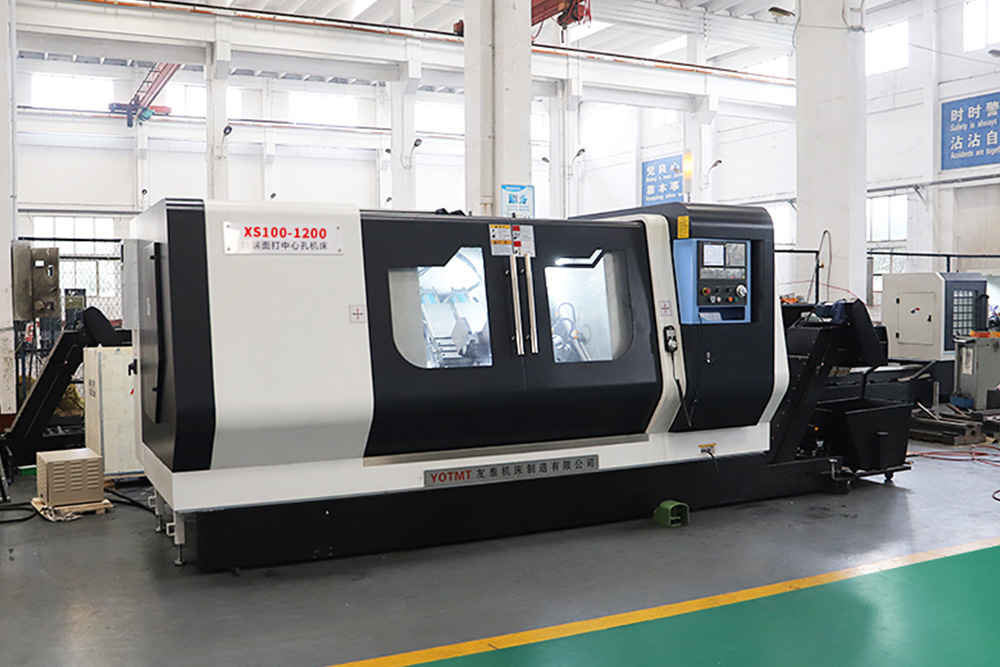

| DISPARO DE PRODUCTOS

Altamente adaptable a la producción automatizada, altamente compatible con mecanizado multifuncional (taladrado, mandrinado, fresado, rectificado, roscado y biselado) sistema de control de doble canal opcional para un rendimiento superior.
