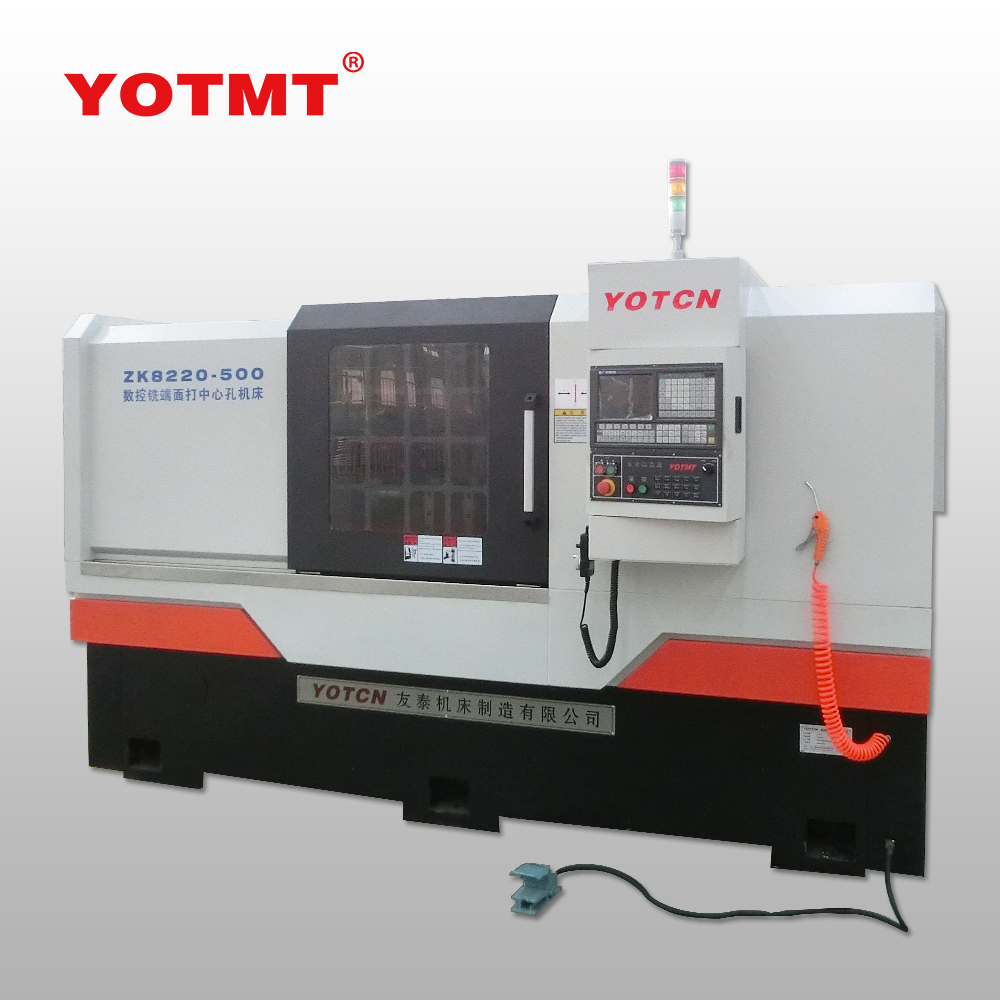

Fresadora y centradora de doble cabezal CNC combinada ZK8220- 500/600/700/800 con husillos multifuncionales

Compartir con:

Fresadora y centradora de doble cabezal CNC combinada ZK8220- 500/600/700/800 con husillos multifuncionales

La máquina centradora de doble extremo es una máquina herramienta CNC especial que se utiliza principalmente para procesar la cara del extremo y el orificio central de las piezas del eje.Puede sujetar una vez y completar procesos de fresado, taladrado, roscado, biselado y otros en ambos extremos de la pieza de trabajo al mismo tiempo, mejorando la eficiencia y precisión del procesamiento.
Las centradoras multihusillo se pueden dividir en tres tipos: de bancada plana, de bancada inclinada y verticales según la forma de la bancada.Según el número de husillos, se puede dividir en cabezal simple, cabezal doble y cabezal múltiple.
Las máquinas centradoras de doble cabezal se utilizan ampliamente en el procesamiento de piezas de ejes en automóviles, motocicletas, motores, válvulas de bombas, maquinaria agrícola, maquinaria de construcción y otras industrias.Por ejemplo, con una fresadora se pueden mecanizar semiejes, levas, pernos E, etc.
Ambos extremos de la máquina utilizan husillos de fresado, husillos de perforación y husillos de roscado, que también tienen funciones como biselado y torneado cilíndrico de extremos.Se puede usar el mismo husillo en ambos extremos, o se pueden implementar husillos con diferentes funciones por separado para procesar ambos extremos de la pieza de trabajo simultáneamente.O realice el mismo o diferente procesamiento por turnos, que es una máquina herramienta CNC de combinación de husillo multifuncional típica.

SKU:
Estado de Disponibilidad:

Cantidad:



Preguntar Exportación PDF

Marca del producto:
YOTMT

Descripción del Producto

|VÍDEO DE APLICACIÓN

NÚMERO DE PRODUCTO	RANGO DE DIÁMETRO DEL PIN DE FRESADO
ZK8206-500/600	100-500 150-600 200-600
ZK8208-500/600/700/800	100-500200-600
ZK8210-500/600/700/800	100-500 150-600 300-800 200-700
ZK8216-500/600/700/800	200-700 90-500 300-800 150-600
ZK8220-500/600/700/800	300-800 100-500 200-700

| ARGUMENTO

Proyecto	Unidad	ZK8220-600	ZK8220-700	ZK8220-800
Rango de longitud de procesamiento	milímetros	100-500	200-700	300-800
Rango de diámetro de fresado	milímetros	100	100	100
Volumen máximo de fresado por lado	milímetros	5	5	5
Diámetro máximo de perforación	milímetros	30	30	30
Eje de velocidad	rpm	1800	1800	1800
Precisión de posicionamiento repetible de tres ejes	milímetros	0.006	0.006	0.006
Consistencia de la longitud total de fresado	milímetros	±0,05	±0,05	±0,05
Consistencia de la profundidad del orificio central	milímetros	0.05	0.05	0.05
Ambos extremos miran hacia el agujero central y salen	milímetros	0.03/50	0.03/50	0.03/50
Rugosidad de la superficie final	Real academia de bellas artes	3.2	3.2	3.2
Rugosidad del agujero central	Real academia de bellas artes	1.6	1.6	1.6
Diámetro exterior máximo del vagón fijado.	milímetros	100	100	100
Golpeteo rígido	milímetros	M20	M20	M20
Taladro en U de alta velocidad	milímetros	40	40	40

|PRESENTACIÓN DETALLE

ABRAZADERA HIDRÁULICA DE DOS VÍAS

La abrazadera hidráulica autocentrante de dos vías y la prensa hidráulica autocentrante de dos vías se pueden adaptar al procesamiento de piezas de trabajo de diferentes especificaciones.

ESPINA Y TORRETA

El conjunto de herramientas cilíndrico combinado y la estructura del cabezal de potencia de doble husillo están más en línea con la tecnología de procesamiento y tienen mayor flexibilidad.

ÁRBOL DE LEVAS

El posicionamiento neumático axial del árbol de levas, perforando el orificio central, mientras se gira el círculo exterior, se completa en uno.

SISTEMA CNC

Sistema servo de valor absoluto de bus de doble canal, no es necesario restablecerlo al encenderlo, se puede encender y usar según sea necesario.

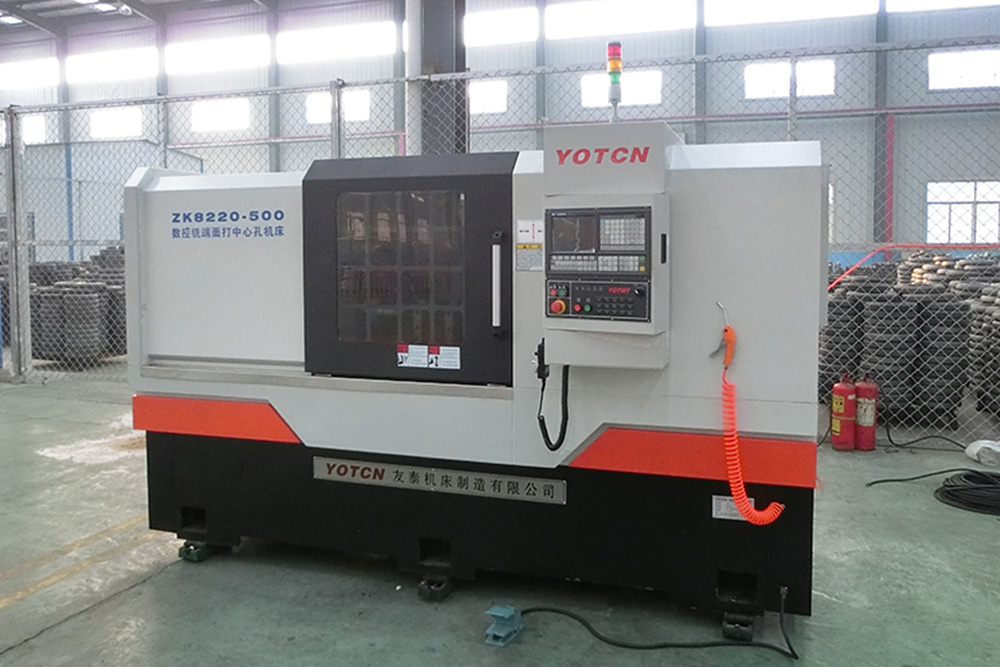

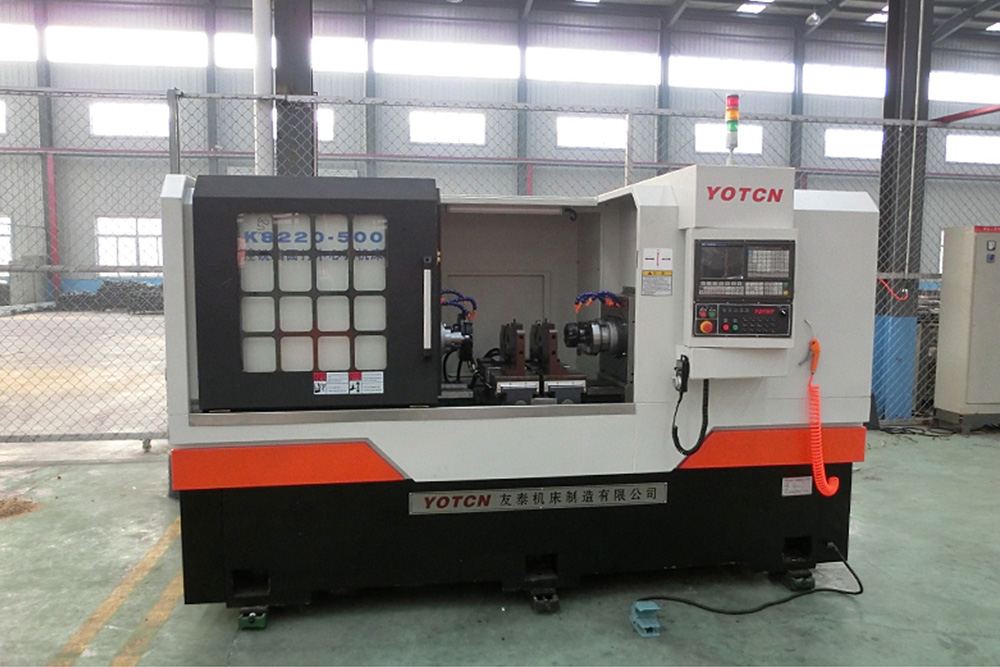

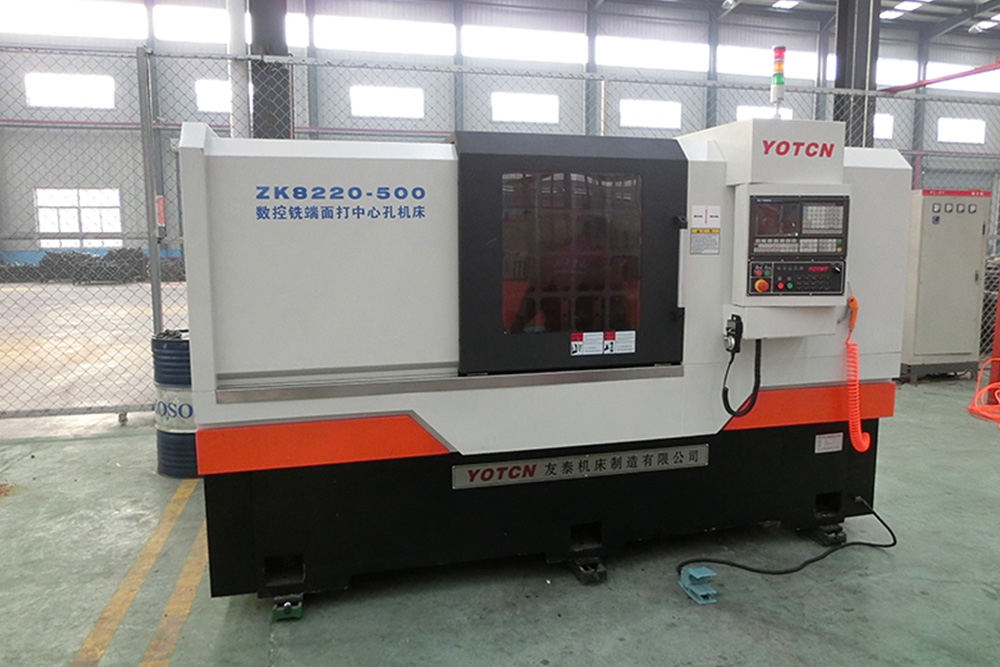

| DISPARO DE PRODUCTOS

Altamente adaptable a la producción automatizada, altamente compatible con mecanizado multifuncional (taladrado, mandrinado, fresado, rectificado, roscado y biselado) sistema de control de doble canal opcional para un rendimiento superior.
