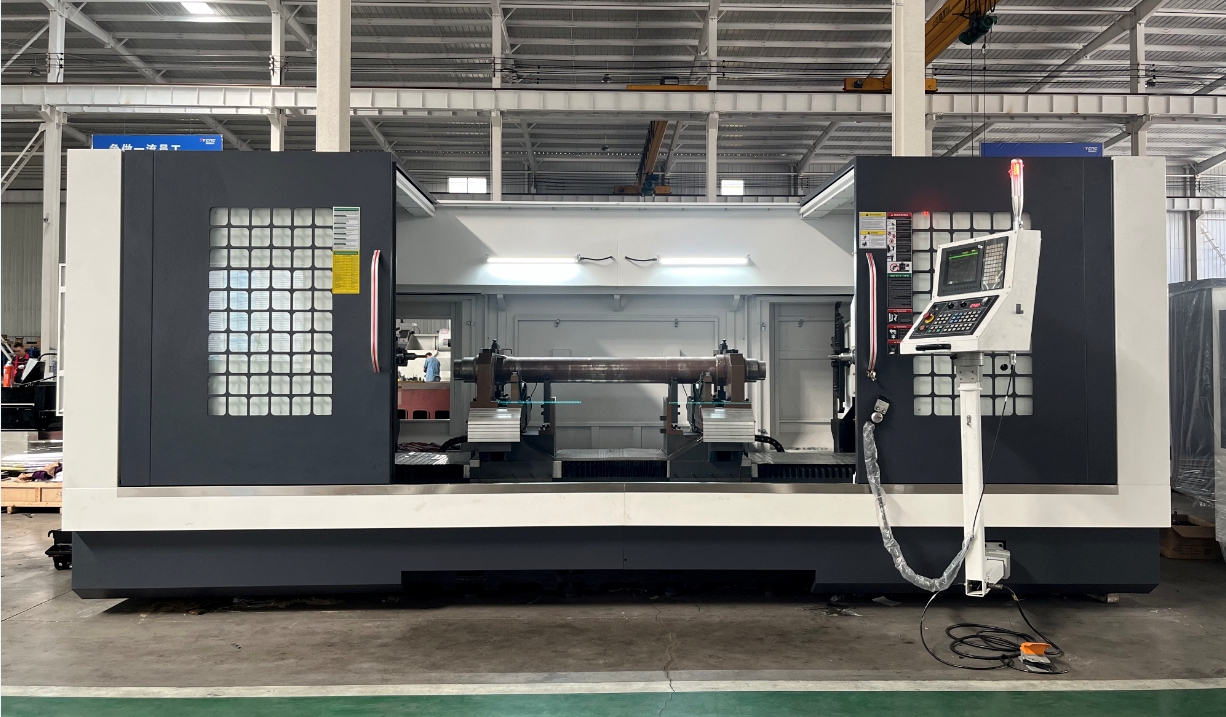

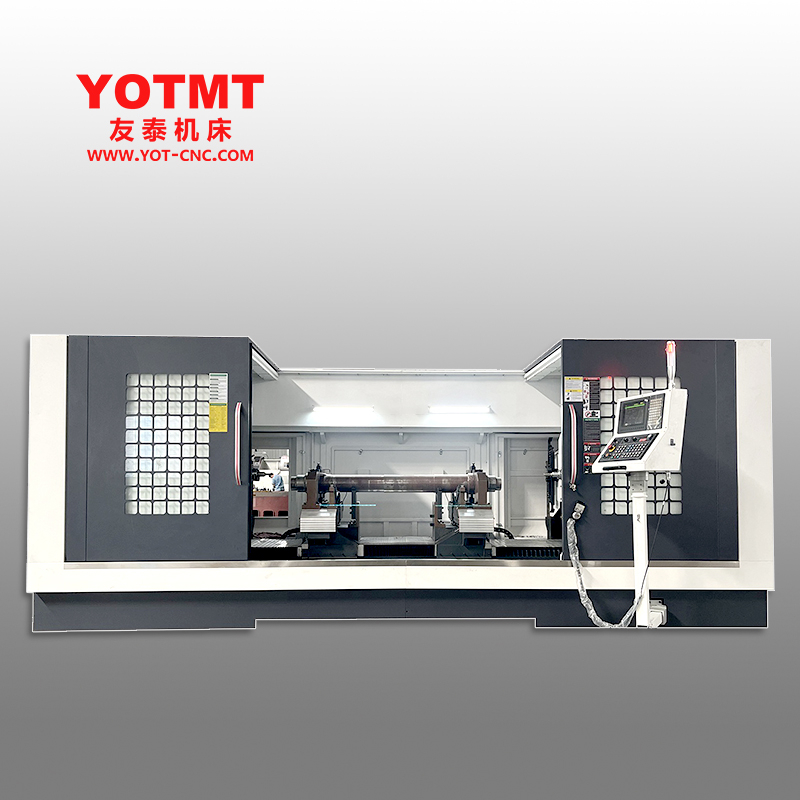

Centro de mecanizado CNC horizontal de doble cara HMDB-2500 para perforación de fresado de eje ferroviario

Compartir en:

Centro de mecanizado CNC horizontal de doble cara HMDB-2500 para perforación de fresado de eje ferroviario

Diseño del núcleo: roscado de fresado de perforación horizontal de doble cara

doble ATC: 16/24/32 herramientas

doble husillo: BT40/BT50

Controlador CNC: KND/GSK/Fanuc/Siemens/Mitsubishi Opcional,

Tipo CNC: bus de valor absoluto de doble canal

Sujeción: Accesorio autocentrante

Tamaño del modelo: dibujo personalizado siguiente

Protección: Sí

Mini. personalizado: 1 juego

SKU:
Disponibilidad:

Cantidad:



Consultar Exportación PDF

Model:
HMDB
Marca:
YOTMT

Descripción del Producto

| VÍDEO DE APLICACIÓN

| ARGUMENTO

Proyecto	Unidad	Parámetro
uso
diámetro de la pieza de trabajo	milímetros	100~300
longitud de la pieza de trabajo	milímetros	1000~3000
detalles del proceso		fresado pesado,Perforación de orificios de borde, roscado, taladrado, torneado
detalles personalizados		diámetro, longitud de las piezas
función		Proceso completo con extremos de eje ferroviario.
detalles
eje cada lado		2~4
revista de herramientas	P	16~32
controlador cnc		doble canal
		KND.GSK.FANUC.SIEMENS.....OPCIONAL



DESCRIPCIÓN GENERAL
Tamaño total de la máquina (aprox.	milímetros	7400×2100×2600
Peso total de la máquina (aprox.)	kilos	15000
Potencia total (aprox.)	kilovatios	60

| PRESENTACIÓN DETALLE

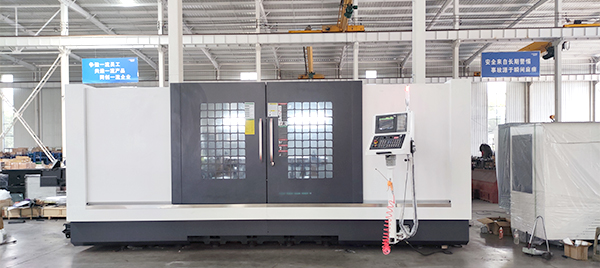

centro-de-mecanizado-horizontal

DISEÑO ESTRUCTURAL

Diseño de husillo de doble extremo, disposición de caja de husillo horizontal, tres ejes móviles en cada lado y fresado, taladrado y roscado simultáneos de dos secciones de la pieza de trabajo.

DISEÑO DEL HUSILLO

Las dos caras extremas se procesan simultáneamente,

y cada lado está equipado con un cargador de cambio automático de herramientas para cumplir con el procesamiento de perforación y roscado de diferentes posiciones y especificaciones.

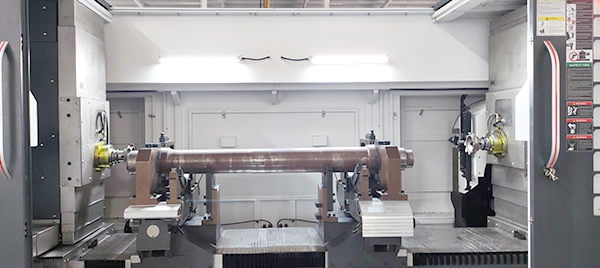

centro-de-mecanizado-doble-ATC

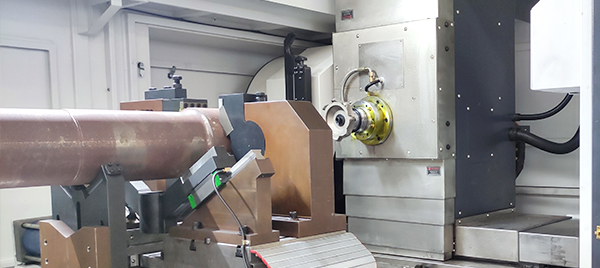

centro de taladrado de doble cara

DISEÑO DE USO

Husillos BT50

Sistema CNC de doble canal, abrazadera hidráulica autocentrante ajustable,

lavado y enfriamiento de chips de refrigerante de alta presión,

interruptor de pie y recortadora manual,

DISEÑO DE HARDWARE

Base de fundición integrada, caja de husillo integrada, protección interna y externa de doble capa cerrada,

y se seleccionan accesorios nacionales de primera calidad.

Marcas globales con Accesorios opcionales.

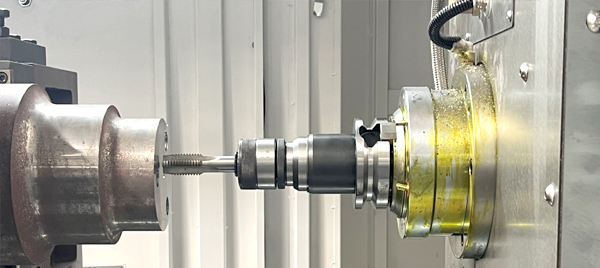

centro de roscado de doble cara

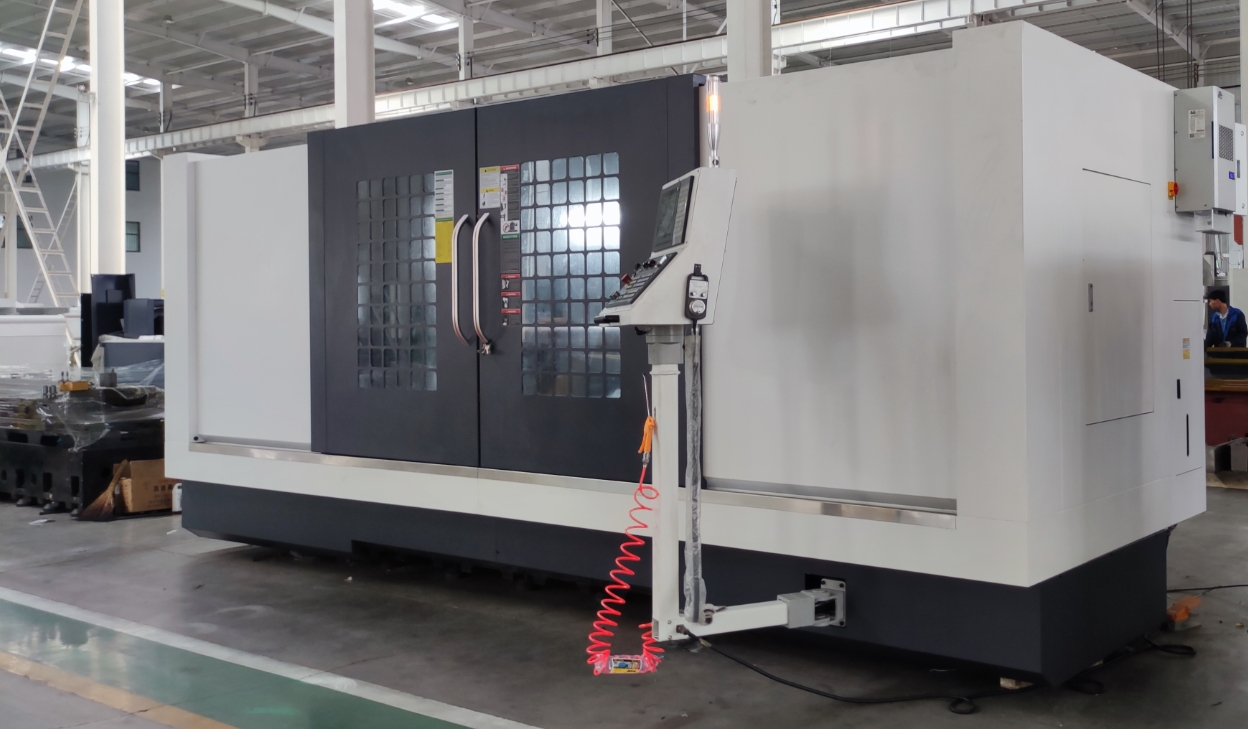

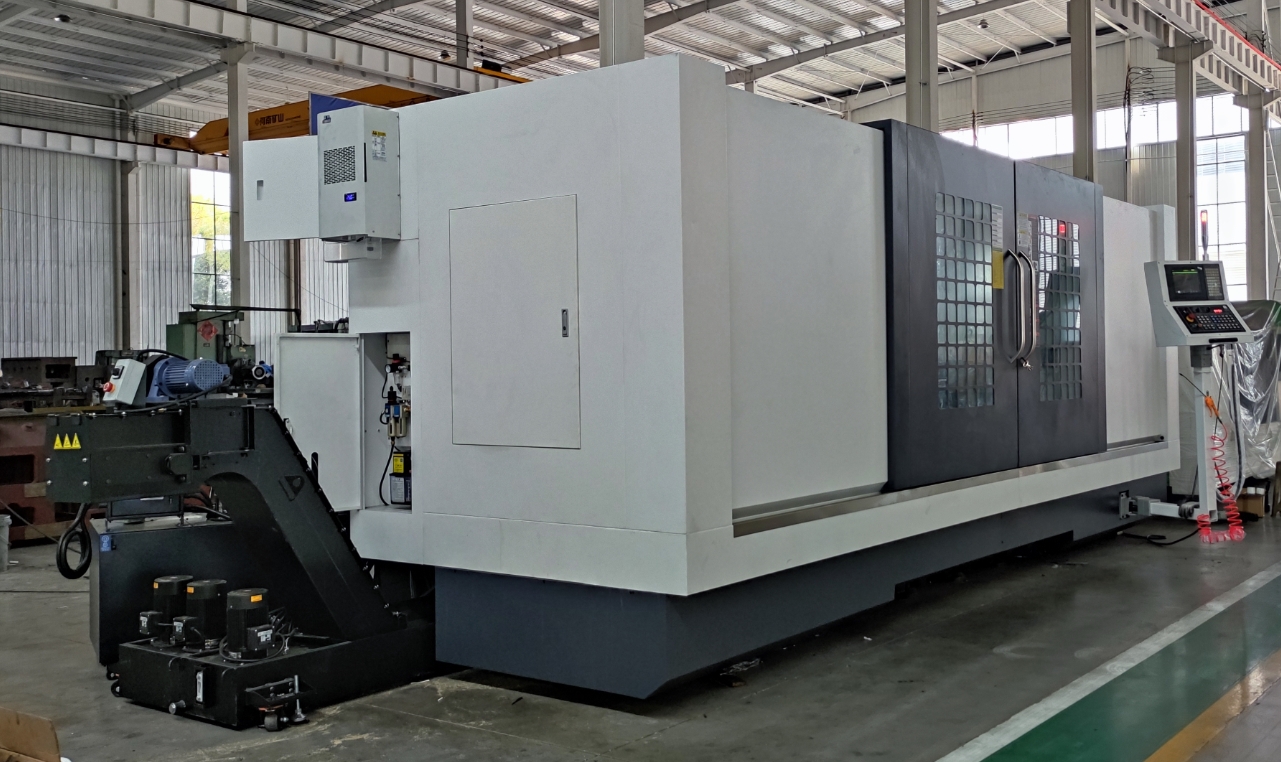

| DISPARO DE PRODUCTOS

Se pueden personalizar 3 y 4 ejes para cada lado, y la adaptación automática es una herramienta de mecanizado de ranuras simétricas más eficiente. Doble husillo/doble almacén automático de herramientas.
